Мобильные здания ГСТ-БОКС с оборудованием для использования в качестве спиртохранилищ

Данные здания предназначены для размещения оборудования, используемого для хранения, учета и выдачи спирта. Конструктивно здание выполняется разделенным на 3 помещения различного назначения:

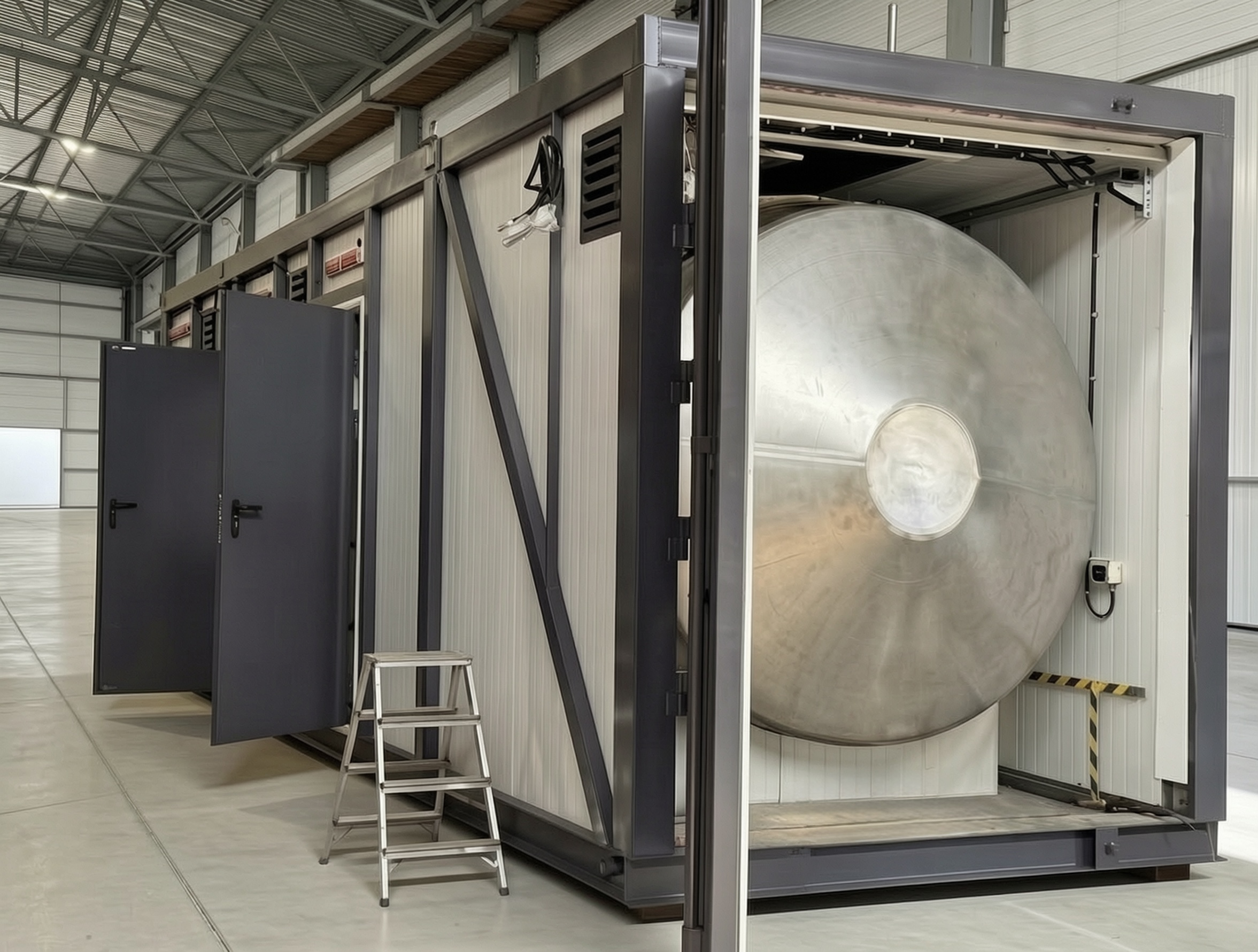

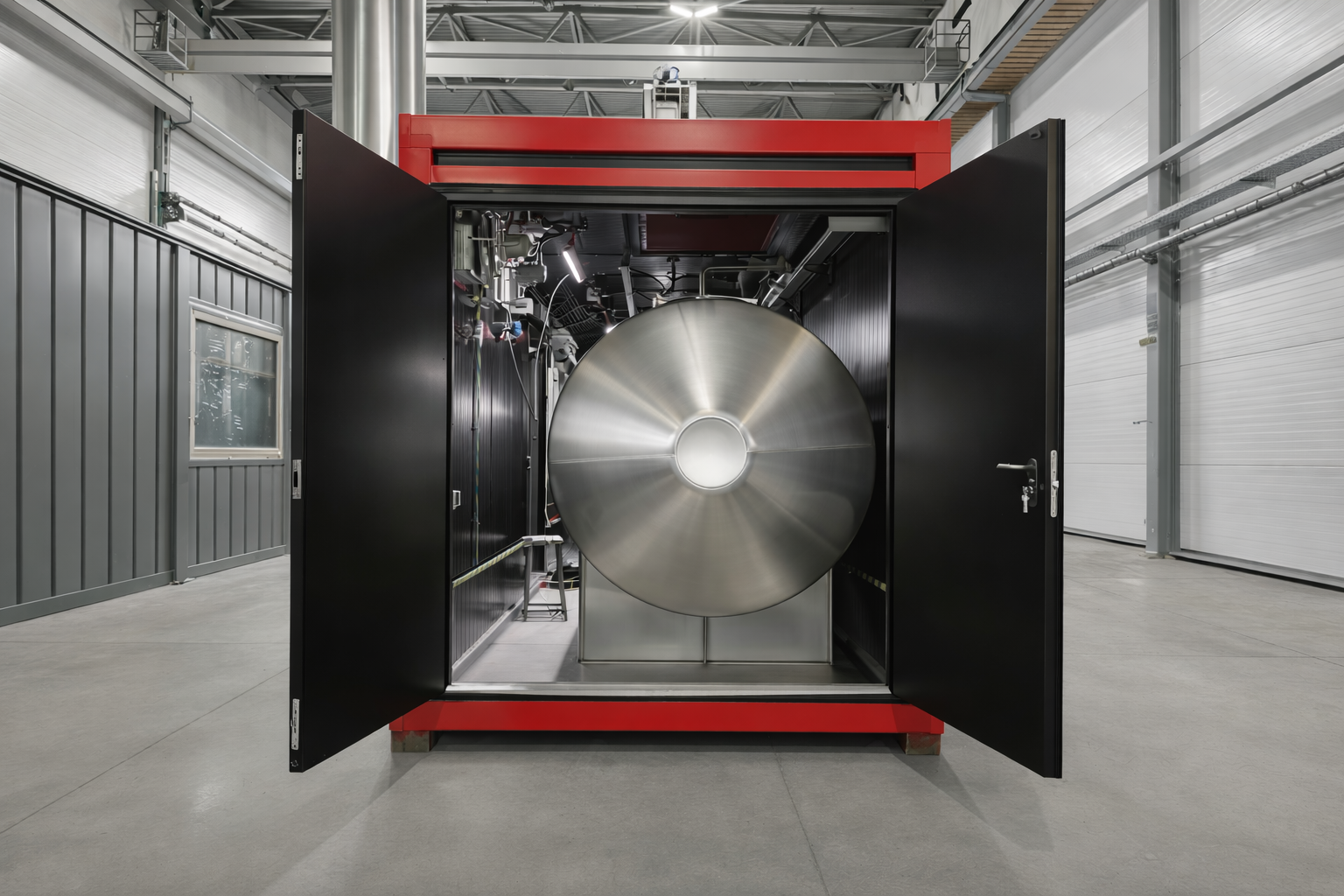

  • помещение склада (в помещении установлены емкости со спиртом и технологическое оборудование емкостей);

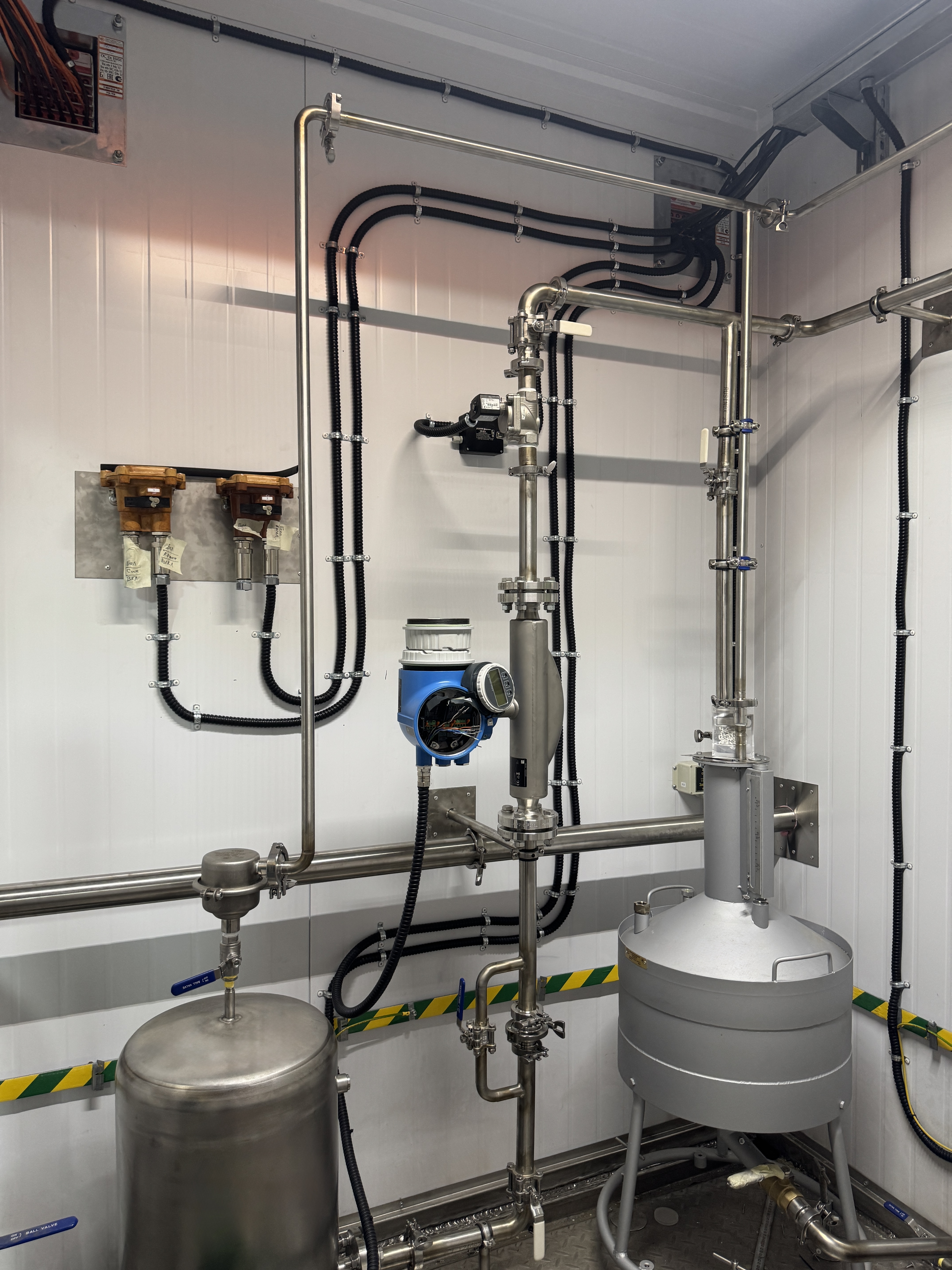

  • технологическое помещение (помещение, предназначенное для технологического оборудования, используемого для подачи, дозирования, контроля и учета спирта в производственном процессе предприятия);
  • помещение для системы управления технологическим оборудованием и собственными системами здания.

Помещения разделены перегородками и имеют отдельные входы.

Важно! Учитывая различные категории указанных помещений, установка между ними двери является грубым нарушением действующих норм и правил!

Для решения задачи по хранению спирта компания Газспецтехника готова предложить блок-боксы, отличающиеся не только размерами, но и способом размещения ТМЦ, составом оборудования, системами учета.

ГСТ-БОКС - это удобно, т.к. здание поставляется на объект готовым к эксплуатации. ГСТ-БОКС — соответствие требованиям по хранению и учету спирта, нормам обеспечения пожарной и промышленной безопасности.

Срок изготовления от 90 дней!

Хранение спирта и спиртосодержащих жидкостей — технологический процесс, требования к которому жёстко регламентированы государством.

Заказать

Возможные размеры здания спиртохранилища

Длина от 3000 до 13500 мм

Ширина от 2000 до 12000 мм

Высота в помещении до 3300 мм

Заказать

Стандартная комплектация:

  • Система электроснабжения
  • Система вентиляции с естественным и механическим побуждением
  • Система отопления
  • Освещение (рабочее / аварийное)
  • Система пожарной сигнализации и пожаротушения
  • Противопожарные двери и ворота, стены и перегородки
  • Система заземления и уравнивания потенциалов
  • Первичные средства пожаротушения
  • Система контроля и управления доступом (СКУД)
  • Легкосбрасываемые конструкции
  • Система учета спирта
  • Документация

Популярные опции и услуги:

  • Автономная установка пожаротушения
  • Автоматическая установка газового или порошкового пожаротушения
  • Система кондиционирования и промышленного охлаждения
  • Антивандальное исполнение
  • Северное исполнение
  • Брендирование и нанесение фирменной символики заказчика
  • Внутреннее и наружнее видеонаблюдение
  • Система молниезащиты
  • Доставка, наладка, обслуживание

Общие характеристики

  • Снеговая нагрузка от 80 до 560 кг/м²
  • Ветровая нагрузка до 260 кг/м²
  • Распределённая нагрузка на пол — 1500 кг/м² (до 3000)
  • Расчётный срок службы — 20 лет и более
  • Степень огнестойкости — II, III
  • Класс взрывоопасной зоны — 0, 1, 2
  • Класс конструктивной пожарной опасности — С0
  • Класс пожарной опасности — К0
  • Предел огнестойкости — REI 90
  • Класс функциональной пожарной опасности — Ф5.2
  • Климатическое исполнение в соответствии с ГОСТ Р 58760-2019 — С, О1, О2, Ю
  • Категория электроснабжения — 1, 2, 3

Стандартное цветовое решение

Стандартное цветовое решение

  • Цвет каркаса блок-контейнера — RAL 7024
  • Цвет наружных стен блок-контейнера — RAL 9003
  • Цвет внутренних стен блок-контейнера — нержавеющая сталь
  • Цвет пола блок-контейнера — нержавеющая сталь
  • Цвет дверей блок-контейнера — RAL 7024
  • Цвет кровли блок-контейнера — RAL 7024

Доступные стандартные цвета

RAL 7024 RAL 7004 RAL 5005 RAL 9006
RAL 9003 RAL 9002 RAL 8017 RAL 3005
RAL 1014 RAL 1015 RAL 6002 RAL 6005

Если стандартные цвета не подходят, то скорее всего, мы сможем подобрать вам нужный цвет! Только это потребует немного дополнительного времени.

Характеристики конструкций и оборудования

Каркас

  • Цельнометаллический, сварной
  • АКП на эпоксидной/полиуретановой основе

Стены / потолок

  • Сэндвич-панель с утеплителем из минеральной ваты толщиной от 100 до 300 мм
  • Обшивка панели из оцинкованной стали с полимерным покрытием, внутри из нержавеющей стали
  • Стены и кровля могут иметь антивандальное исполнение из металла толщиной 1,5 мм и более

Кровля

  • Плоская, односкатная, двускатная

Пол

  • Цельнометаллический, нержавеющая сталь
  • Теплоизоляция из минеральной ваты
  • Пол отбортован металлическим профилем для формирования герметичной ванны с высотой борта 50 и более мм (в зависимости от возможного объёма пролива)
  • Желоб для сбора и отвода проливов с защитной решёткой

Ворота и двери

  • Все двери и ворота имеют противопожарное исполнение
  • Замок «антипаника» для беспрепятственного покидания помещения
  • Доводчик
  • Количество дверей и ворот в соответствии с назначением помещения и производственными требованиями

Документация

  • Паспорт
  • Инструкция по эксплуатации
  • Схемы инженерных систем здания
  • Эксплуатационная документация на комплектующие, оборудование
  • Акты поверки КИП
  • Проект на средства учета и хранения спирта
  • Проект на средства обеспечения пожарной безопасности в границах здания
  • Сертификат соответствия мобильного здания требованиям ФЗ № 123
  • Сертификат соответствия мобильного здания требованиям ГОСТ или ТУ Изготовителя
  • Сертификат соответствия требованиям промышленной безопасности
