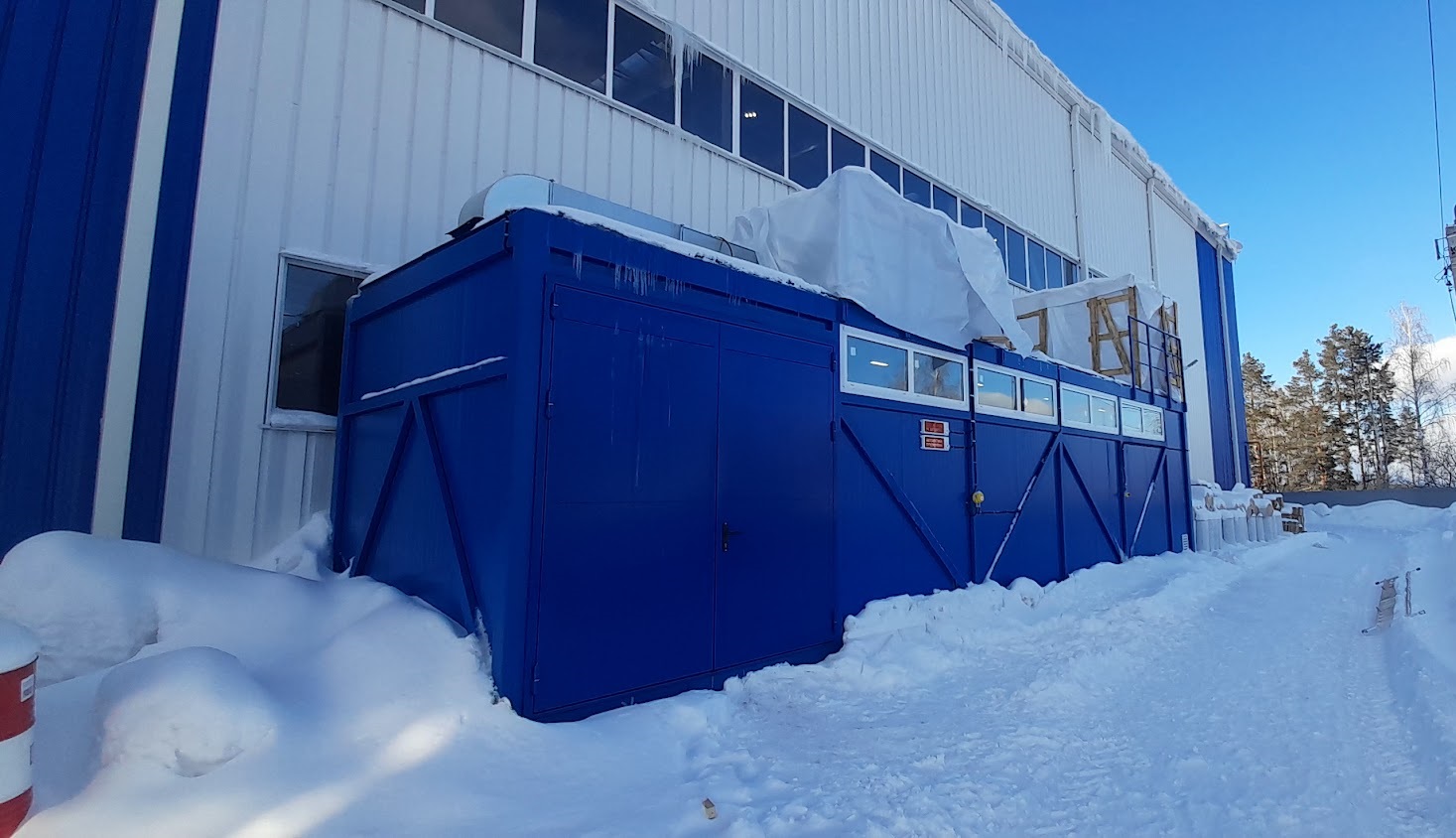

Краскоприготовительное отделение ГСТ-БОКС

Здания предназначены для размещения оборудования, используемого для вскрытия банок, барабанов и бочек с краской, приготовления красок, колеровки, фасовки в тару меньшего объема, размещения соответствующего оборудования. Конструктивно здание выполняется с одним или несколькими помещениями:

- технологическое помещение - предназначено для разкупоривания тары с краской, размещения технологического оборудования, мешалок, насосов, дозаторов;
- помещение для системы управления технологическим оборудованием и собственными системами здания. Помещения разделены перегородкой и имеют отдельные входы.

ВАЖНО: Учитывая различные категории помещений, установка двери между ними является грубым нарушением действующих норм и правил!

Компания Газспецтехника осуществляет монтаж технологического оборудования, трубную обвязку, подключение кабельных линий, теплоизоляцию оборудования. Специалисты, допускаемые к проведению монтажных работ, имеют необходимые аттестации по электробезопасности, специалисты сварочного производства аттестованы в соответствии с требованиями НАКС, а работы по сварке трубопроводов осуществляются с использованием аттестованной в НАКС сварочной технологии.

ГСТ-БОКС — готовое решение с полной заводской готовностью. ГСТ-БОКС — соответствие нормам обеспечения пожарной и промышленной безопасности.

Возможные габариты

Длина

3000 — 13500 мм

Ширина

2000 — 12000 мм

Высота (внутри)

до 3300 мм

Популярные размеры: 3000…12000×2450×2900; 6000…13500×3400×3500

Получить консультацию специалиста

Стандартное исполнение:

Система электроснабжения
Система вентиляции с механическим побуждением
Система контроля загазованности
Система отопления
Освещение (рабочее / аварийное)
Система пожарной сигнализации
Противопожарные двери и ворота, стены и перегородки
Легкосбрасываемые конструкции
Система заземления и уравнивания потенциалов
Первичные средства пожаротушения
Документация

Технические характеристики блок-контейнера

Характеристики конструкций и оборудования

Каркас

Цельнометаллический, сварной
АКП на эпоксидной/полиуретановой основе

Стены / потолок

Сэндвич-панель с утеплителем из минеральной ваты толщиной от 100 до 300 мм
Обшивка панели из оцинкованной стали с полимерным покрытием или из нержавеющей стали
Стены и кровля могут иметь антивандальное исполнение из металла толщиной 1,5 мм и более

Кровля

Плоская, односкатная, двускатная

Пол

Цельнометаллический, из гнутых профилей сложной формы
Теплоизоляция из минеральной ваты
Покрытие пола выполнено из рифлёного листа с антикоррозионным покрытием
По периметру помещения пол отбортован металлическим профилем для формирования герметичной ванны с высотой борта 50 мм и более для безопасного сбора проливов
На полу может быть установлен решётчатый настил, выполненный из горячеоцинкованной стали
Желоб для сбора и отвода проливов с защитной решёткой

Ворота и двери

Все двери и ворота имеют противопожарное исполнение
Замок «антипаника» для беспрепятственного покидания помещения
Доводчик
Количество дверей и ворот в соответствии с назначением помещения и производственными требованиями

Окна

Основа — алюминиевый профиль для обеспечения показателей пожарной безопасности
Окно используется в качестве быстросбрасываемой конструкции при возникновении избыточного давления внутри помещения

Вентиляция

Приточная вентиляционная установка с электрическим нагревом воздуха с резервированием (резерв 100%)
Вытяжная установка с резервированием (резерв 100%)
Приточная и вытяжная установки располагаются на крыше здания

Система контроля загазованности

2 датчика контроля НКПР на углеводороды суммарно в помещении краскоприготовительного отделения

Освещение

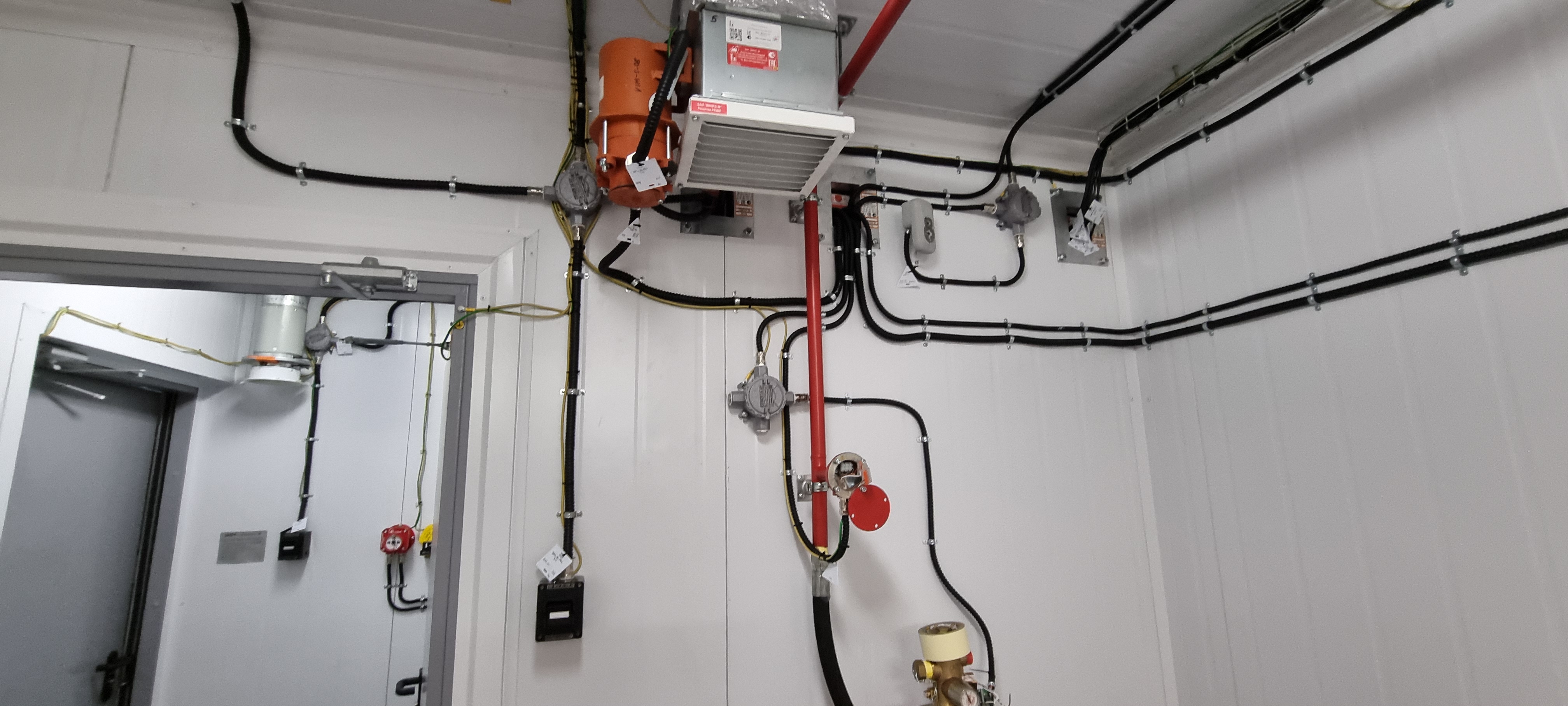

Взрывозащищённые светильники в помещении краскоприготовительного отделения с освещённостью в соответствии с назначением помещения
Освещение зоны входа

Документация

Паспорт
Инструкция по эксплуатации
Схемы инженерных систем здания
Эксплуатационная документация на комплектующие, оборудование
Акты поверки КИП
Проект на средства обеспечения пожарной безопасности в границах здания
Сертификат соответствия мобильного здания требованиям ФЗ № 123
Сертификат соответствия мобильного здания требованиям ГОСТ или ТУ Изготовителя
Сертификат соответствия требованиям промышленной безопасности

Общие характеристики

Снеговая нагрузка от 80 до 560 кг/м²
Ветровая нагрузка до 260 кг/м²
Распределённая нагрузка на пол — 1500 кг/м² (до 3000 кг/м²)
Расчётный срок службы — 20 лет и более
Степень огнестойкости — II
Класс взрывоопасной зоны — 1 (помещение краскоприготовительного отделения)
Класс веществ, которые можно хранить в сооружениях, по степени чувствительности в смеси с воздухом к возбуждению взрывных процессов — 1
Класс конструктивной пожарной опасности — С0
Класс пожарной опасности — К0
Предел огнестойкости — REI 90
Класс функциональной пожарной опасности — Ф5.1
Климатическое исполнение О2 — преимущественно для подрайонов IIБ, IIIБ, IIIВ и IIIB
Расчётная температура в помещении краскоприготовительного отделения — +18°C
Расчётная температура в помещении электрощитовой — +18°C

Стандартное цветовое решение

Цвет каркаса блок-контейнера — RAL 7024
Цвет наружных стен блок-контейнера — RAL 9003
Цвет внутренних стен блок-контейнера — RAL 9003
Цвет пола блок-контейнера — RAL 7004
Цвет дверей блок-контейнера — RAL 7024
Цвет кровли блок-контейнера — RAL 7024

Доступные стандартные цвета

RAL 7024 RAL 7004 RAL 5005 RAL 9006

RAL 9003 RAL 9002 RAL 8017 RAL 3005

RAL 1014 RAL 1015 RAL 6002 RAL 6005

Если стандартные цвета не подходят, то скорее всего, мы сможем подобрать вам нужный цвет! Только это потребует немного дополнительного времени.
